JYDR型液压隔膜计量泵

应用领域：

食品、制药、日化、化工、建筑等。

获取技术支持及详细说明书：

Q Q：1972225598

MAIL：soqocn@sohu.com

电话：021-62882166

全国免费电话：
400-000-3927

产品介绍
产品原理
产品特点
应用领域
技术参数

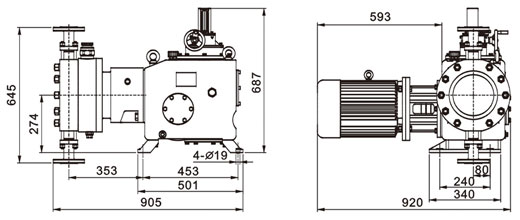

安装尺寸

JYDR液压隔膜式式计量泵，是由电机驱动的计量泵，适用于底压力场合的流体精确计量，有多种材质泵头可选，膜片统一采用多层复合PTFE材质。因其具有很高的计量精度和稳定性能及极高的使用工求，而广泛应用于污水处理，食品剂添加，各种特殊介质的输送。

流量范围: 0-4900 L/H
压力范围: 0-50MPA
功率：7.5KW ,5.5KW, 380V /400V,50Hz / 60Hz
驱动系统: 三相标准电机或防爆电机
流量控制: 手动控制或自动控制,
防护等级: IP55,IP54

型号MODEL	流量（L/H）	压力Mpa	柱塞直径（mm）	行程（mm）	泵速（mm）	电机功率（kw）	进出口径（DN）	重量（kg）
JYDR□/50	90	50	20	60	96/144	7.5	15	350
JYDR□/28	90	28	20			5.5
JYDR□/32	150	32	25			7.5
JYDR□/18	150	18	25			5.5
JYDR□/20	250	20	32			7.5	20	370
JYDR□/11	250	11	32			5.5
JYDR□/15	320	15	36			7.5
JYDR□/8.5	320	8.5	36			5.5
JYDR□/12	400	12	40			7.5
JYDR□/6.5	400	6.5	40			5.5
JYDR□/10	500	10	45			7.5
JYDR□/5.2	500	5.2	45			5.5
JYDR□/8.0	650	8	50			7.5	25	395
JYDR□/4.5	650	4.5	50			5.5
JYDR□/6.5	790	6.5	55			7.5
JYDR□/3.6	790	3.6	55			5.5
JYDR□/5.5	940	5.5	60			7.5
JYDR□/3.1	940	3.1	60			5.5
JYDR□/4.6	1100	4.6	65			7.5
JYDR□/2.6	1100	2.6	65			5.5
JYDR□/4.0	1300	4	70			7.5	32	420
JYDR□/2.3	1300	2.3	70			5.5
JYDR□/3.5	1500	3.5	75			7.5
JYDR□/2.0	1500	2	75			5.5
JYDR□/3.0	1700	3	80			7.5
JYDR□/1.6	1700	1.6	80			5.5
JYDR□/2.8	1920	2.8	85			7.5
JYDR□/1.5	1920	1.5	85			5.5
JYDR□/2.4	2150	2.4	90			7.5	40	450
JYDR□/1.3	2150	1.3	90			5.5
JYDR□/2.2	2400	2.2	95			7.5
JYDR□/1.2	2400	1.2	95			5.5
JYDR□/2.0	2650	2	100			7.5
JYDR□/1.1	2650	1.1	100			5.5
JYDR□/1.6	3200	1.6	110			7.5
JYDR□/0.9	3200	0.9	110			5.5
JYZR□/1.0	4000	1	100		7.5
JYZR□/0.9	4000	0.9	110		7.5

序号	故障特征	故障原因	排除方法
1	完全不排液	1. 吸入高度太高 2. 吸入管道阻塞 3. 吸入管道漏气	1. 降低安装高度 2. 清洗疏通吸入管道 3. 压紧或更换密封垫片
2	排液量不够	1. 吸入管道局部阻塞 2. 吸入或排出阀内有异物卡阻 3. 泵阀磨损关闭不严 4. 转速不足	1. 疏通吸入管道 2. 清洗吸排阀 3. 修理或更换阀件 4. 检查电机和电压
3	排出压力不稳定	1. 吸入或排出阀内有杂物卡阻或漏气 2. 管道未设置背压阀	1. 清除吸、排阀内的杂质拧紧螺丝消除漏气 2. 增设背压阀
4	计量精度不够	1. 柱塞密封填料漏液 2. 吸入或排出阀磨损 3. 电机转速不稳定 4. 调节手轮移位	1. 调整或更换密封填料 2. 更换吸排阀 3. 稳定电源频率和电压 4. 校准并固定
5	运转中有冲击声	1. 转动零件松动或严重磨损 2. 吸入高度过高 3. 吸入管道漏气 4. 介质中有空气 5. 吸入管径太少 6. 排出压力过高	1. 拧紧有关螺丝或更换新零件 2. 降低安装高度 3. 压紧吸入法兰或螺母 4. 排除介质中的空气 5. 增大吸入管径 6. 降低压力
